उत्पाद विवरण:
|
| रंग: | स्वच्छ | अंदर का आयाम: | 20000mm × 2500 मिमी × 3500mm |
|---|---|---|---|
| ताप क्षमता: | अधिकतम तापमान का इलाज: | 350 ℃ | |
| Temperature uniformity control: | ±5℃ | Avg.heating up time: | 40min |
| Max load capacity/mesh-belt: | 200kg/㎡ | Max output: | 8000kg/h |
| हाई लाइट: | हीट ट्रीटमेंट फर्नेस,गैल्वेनिक जिंक कोटिंग |
||
मुख्य पैरामीटर अंतिम और अनुमोदित डिजाइन के अधीन हो
Meas। फर्नेस का आकार 20000 मिमी × 2500 मिमी × 3500 मिमी (इलाज अनुभाग की लंबाई 13 मी है)
अधिकतम मूल्यांकन टेंपर्ड। 330 ℃
संदेश v = 0.25 ～ 0.45m / मिनट की गति
जाल-बेल्ट की चौड़ाई 1000 मिमी
गले की प्रभावी ऊंचाई 300 मिमी
गैस हीटिंग क्षमता 300000 किलो कैलोरी / एच
स्थापित क्षमता 25.2KVA
ऑपरेशन पैनल टच स्क्रीन / अंग्रेजी और चीनी भाषा
तापमान को नियंत्रित करने ℃ 5 ℃
इलाज की तकनीक की परिचालन प्रक्रिया लोड हो रही है → लेवलिंग → प्री-हीटिंग → क्योरिंग → कूलिंग और अनलोडिंग
विस्मय और वर्णन

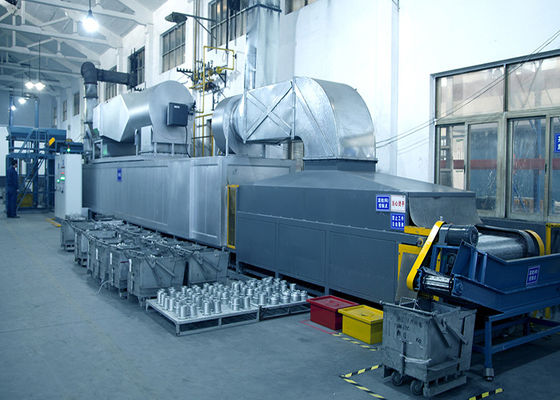

मुख्य रूप से लोड हो रहा है और अनलोडिंग सेक्शन, एचएल कूलिंग सिस्टम, कॉनवे यूनिट, बॉडी, हॉट ब्लास्ट एयर जेनरेटिंग और सर्कुलेटिंग सिस्टम, इलेक्ट्रिक कंट्रोल सिस्टम और इतने पर संरचित। यह विशेष रूप से जियोमेट कोटिंग के लिए डिज़ाइन किया गया है (और किसी भी अन्य ब्रांडों के लिए उपयुक्त है जस्ता परत कोटिंग, कोई फर्क नहीं पड़ता जल-आधार या विलायक-आधार पेंट)। उच्च-स्वचालित रूप से नियंत्रित की गई जाली-बैलेट की गति के साथ, यह सभी इलाज प्रक्रियाओं को पूरी तरह से संतुष्ट कर सकता है।
लोडिंग सेक्शन:
यहां लोडिंग प्लेटफॉर्म और कन्वेक्शन यूनिट को डिजाइन किया गया है। स्मूथ कोटिंग की परत रखने के लिए, समतलन की उपयुक्त दूरी पर विचार किया जाता है।
लोडिंग अनुभाग:
यहां अनलोडिंग प्लेटफॉर्म और कन्वेंस यूनिट को डिजाइन किया गया है।
शीतलन प्रणाली :
एचएल कूलिंग सिस्टम का कार्य, कूलिंग सेल के साथ बनाया गया है, जो प्रशंसकों और वायु वाहिनी को पूरक और थका देता है, यह ठीक किए गए भागों को ठंडा करने के लिए लागू होता है। उच्च बाहरी रोटर केन्द्रापसारक प्रशंसक अपनाया जाता है। और थर्मल इन्सुलेशन सेल के निकास और प्रवेश द्वार पर स्थापित किया गया है।
कॉनवे इकाइयाँ
ड्राइव श्रृंखला (40Mn), chain27 steel सीमलेस स्टील अप-होल्ड ट्यूब 3, स्टेनलेस स्टील मेष-बेल्ट (एम 6 के लिए फिट), कमी बॉक्स, तनाव उपकरण, ड्राइव sprockets, ड्राइव शाफ्ट और ट्रैक।
तन
यहाँ शरीर में वेट-ब्लीडिंग सिस्टम और हॉट ब्लास्ट एयर जेनरेटिंग और सर्कुलेटिंग सिस्टम शामिल हैं, और इसमें शामिल हैं:
बॉडी में प्री-हीटिंग और दो सेक्शन होते हैं। प्री-हीटिंग मुख्य रूप से कम टेंपरेचर में वेट से छुटकारा दिलाता है और क्योरिंग सेक्शन उच्च टेंपरेचर में कोटिंग लेयर को ठोस बनाता है। इन दोनों वर्गों की सभी व्याख्याओं को नियंत्रित और नियंत्रित किया जा सकता है। 180 मिमी मोटाई वाले एल्यूमीनियम सिलिकेट को आंतरिक-दीवार (1.5 मिमी स्टेनलेस स्टील प्लेट) और बाहरी दीवार (1.5 मिमी कोल्ड रोल्ड प्लेट) के बीच भरा जाता है। गर्मी चैनल को कम करने और थर्मल विस्तार सुनिश्चित करने के लिए, अंदर और बाहर सभी प्लेटों को सील नहीं किया जाता है।
वेट-ब्लीडिंग सिस्टम
यह प्रणाली, जिसमें मुख्य रूप से पंखा और ट्यूब डीह्यूमिडिफाइंग होता है, लेपिंग के बाद से गीले वाष्पशील से छुटकारा पाता है और कोटिंग लेयर से गर्म करते हुए, सबसे अच्छी कोटिंग सतह तक पहुंचता है।
हॉट ब्लास्ट एयर जनरेटिंग एंड सर्कुलेटिंग सिस्टम:
इस तरह के सिस्टम के दो सेट हैं। एक इलेक्ट्रिक हीटिंग के माध्यम से प्री-हीटिंग के लिए है और दूसरा गैस-हीटिंग के तरीके से इलाज के लिए है। दोनों भट्ठी और बर्नर के बीच गर्मी विनिमय प्राप्त करने के लिए एयर ब्लोअर को गोद लेते हैं।
परिसंचारी प्रशंसक और ट्यूब मुख्य रूप से हॉट ब्लास्ट एयर सर्कुलेटिंग सिस्टम के लिए डिज़ाइन किए गए हैं। और ट्यूब 2.0 मिमी स्टेनलेस स्टील से बने होते हैं।
यूनिट उतारना
इसका कार्य भट्ठी के मेष-बेल्ट से लेपित भागों को रीसायकल मामले में अनलोड करना है।
प्लेट लिंक श्रृंखला की चौड़ाई: 270 मिमी
कॉनवे गति: 2.5 मीटर / मिनट
कटौती बॉक्स: 0.75KW
बिजली नियंत्रण प्रणाली:
टच स्क्रीन ऑपरेशन को अपनाया जाता है, इसलिए आसानी से आप भट्टी की सभी क्रियाओं को नियंत्रित कर सकते हैं, जैसे कि मेश-बेल्ट ड्राइविंग डिवाइस, स्पीड रेगुलेटिंग डिवाइस, हॉट ब्लास्ट एयर जेनरेटिंग और सर्कुलेटिंग सिस्टम, हीटिंग टेम्परेचर सेंसिंग, वेट को नियंत्रित करना रक्तस्राव प्रणाली और इतने पर।
