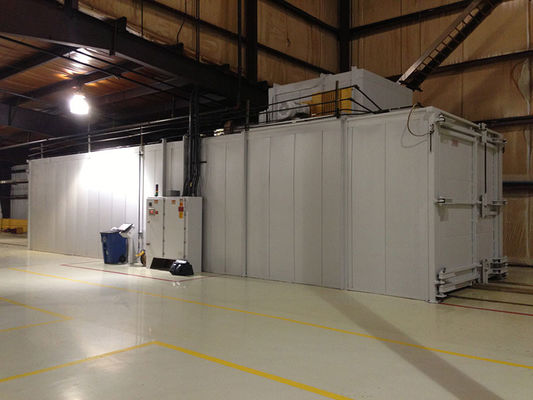

पाउडर कोटिंग गैस ताप इलाज ओवन वर्दी तापमान:

मुख्य पैरामीटर अंतिम और स्वीकृत डिज़ाइन के अधीन हों

लाभ:

1. तापमान और समय स्वचालित नियंत्रण

2. उच्च तापमान प्रतिरोध ब्लोअर

3. गर्म हवा परिसंचरण ताप, तापमान एकरूपता

उपाय।फर्नेस आकार का 20000 मिमी × 2500 मिमी × 3500 मिमी (क्योरिंग सेक्शन की लंबाई 13 मीटर है)

मैक्स रेटेड इलाज अस्थायी।330℃

संवहन की गति v=0.25～0.45m/min

मेष-बेल्ट की चौड़ाई 1000 मिमी

गले की प्रभावी ऊंचाई 300mm

300000 किलो कैलोरी / एच . की गैस ताप क्षमता

स्थापित क्षमता 25.2 केवीए

ऑपरेशन पैनल टच स्क्रीन / अंग्रेजी और चीनी भाषा

तापमान नियंत्रण ± 5 ℃

इलाज तकनीक की संचालन प्रक्रिया लोड हो रहा है → समतल करना → प्री-हीटिंग → इलाज → कूलिंग और अनलोडिंग

संरचना और विवरण

मुख्य रूप से लोडिंग और अनलोडिंग सेक्शन, एचएल कूलिंग सिस्टम, कन्वे यूनिट, बॉडी, हॉट ब्लास्ट एयर जनरेटिंग एंड सर्कुलेटिंग सिस्टम, इलेक्ट्रिक कंट्रोल सिस्टम और इतने पर संरचित।यह विशेष रूप से जियोमेट कोटिंग के लिए डिज़ाइन किया गया है (और किसी भी अन्य ब्रांड जिंक फ्लेक कोटिंग के लिए उपयुक्त है, कोई फर्क नहीं पड़ता पानी-बेस या सॉल्वेंट-बेस पेंट)।उच्च स्वचालित रूप से नियंत्रित जाल-ब्लेट की गति के साथ नियंत्रित, यह सभी इलाज प्रक्रियाओं को पूरी तरह से संतुष्ट कर सकता है।

लोड हो रहा है अनुभाग:

यहां लोडिंग प्लेटफॉर्म और कन्वेय यूनिट को डिजाइन किया गया है।चिकनी कोटिंग परत होने के लिए, समतलन की उपयुक्त दूरी पर विचार किया जाता है।

उतराई अनुभाग:

यहां अनलोडिंग प्लेटफॉर्म और कन्वेक्शन यूनिट को डिजाइन किया गया है।

शीतलन प्रणाली :

कूलिंग सेल से बने एचएल कूलिंग सिस्टम का कार्य, पंखे और एयर डक्ट की आपूर्ति और थकावट, ठीक किए गए भागों को ठंडा करने के लिए लागू करना है।उच्च बाहरी रोटर केन्द्रापसारक प्रशंसक अपनाया जाता है।और थर्मल इन्सुलेशन सेल के बाहर निकलने और प्रवेश द्वार पर स्थापित किया गया है।

संदेश इकाइयाँ

ड्राइव चेन (40Mn), φ27㎜ सीमलेस स्टील अप-होल्ड ट्यूब3, स्टेनलेस स्टील मेश-बेल्ट (M6 के लिए फिट), रिडक्शन बॉक्स, टेंशन डिवाइस, ड्राइव स्प्रोकेट, ड्राइव शाफ्ट और ट्रैक।

शरीर

यहाँ शरीर में वेट-ब्लीडिंग सिस्टम और हॉट ब्लास्ट एयर जनरेटिंग और सर्कुलेटिंग सिस्टम शामिल हैं, और इसमें शामिल हैं:

बॉडी में प्री-हीटिंग और क्योरिंग दो सेक्शन होते हैं।प्री-हीटिंग से मुख्य रूप से कम टेम्परेचर में गीलेपन से छुटकारा मिलता है और क्योरिंग सेक्शन उच्च टेम्परेचर में कोटिंग की परत को ठोस बनाता है।इन दो वर्गों के सभी टेम्परेचर को नियंत्रित और नियंत्रित किया जा सकता है।180 मिमी मोटाई वाली एल्यूमीनियम सिलिकेट भीतरी दीवार (1.5 मिमी स्टेनलेस स्टील प्लेट) और बाहरी दीवार (1.5 मिमी कोल्ड रोल्ड प्लेट) के बीच भरी जाती है।गर्मी चैनल को कम करने और थर्मल विस्तार सुनिश्चित करने के लिए, अंदर और बाहर सभी प्लेटों को सील नहीं किया जाता है।

वेट-ब्लीडिंग सिस्टम

यह प्रणाली, जिसमें मुख्य रूप से डीह्यूमिडिफाइंग पंखा और ट्यूब होती है, लेवलिंग के बाद से और कोटिंग परत से गर्म करते समय, सबसे अच्छी कोटिंग सतह तक पहुंचने के लिए गीले वाष्पशील से छुटकारा पाती है।

हॉट ब्लास्ट एयर जनरेटिंग और सर्कुलेटिंग सिस्टम:

इस प्रकार के सिस्टम के दो सेट हैं।एक इलेक्ट्रिक हीटिंग के माध्यम से प्री-हीटिंग के लिए है और दूसरा गैस-हीटिंग के माध्यम से इलाज के लिए है।दोनों फर्नेस और बर्नर के बीच हीट एक्सचेंज को प्राप्त करने के लिए एयर ब्लोअर को अपनाते हैं।

सर्कुलेटिंग पंखे और ट्यूब मुख्य रूप से हॉट ब्लास्ट एयर सर्कुलेटिंग सिस्टम के लिए डिज़ाइन किए गए हैं।और ट्यूब 2.0 मिमी स्टेनलेस स्टील से बने होते हैं।

उतराई इकाई

इसका कार्य भट्ठी के जाल-बेल्ट से लेपित भागों को रीसायकल केस में उतारना है।

प्लेट लिंक श्रृंखला की चौड़ाई: 270 मिमी

संदेश की गति: 2.5 मीटर / मिनट

कमी बॉक्स: 0.75 किलोवाट

विद्युत नियंत्रण प्रणाली:

टच स्क्रीन ऑपरेशन अपनाया जाता है, इतनी आसानी से आप भट्टी की सभी क्रियाओं को नियंत्रित कर सकते हैं, जैसे कि मेश-बेल्ट ड्राइविंग डिवाइस, स्पीड रेगुलेटिंग डिवाइस, हॉट ब्लास्ट एयर जनरेटिंग एंड सर्कुलेटिंग सिस्टम, हीटिंग टेम्परेचर सेंसिंग, वेट- रक्तस्राव प्रणाली और इतने पर।
