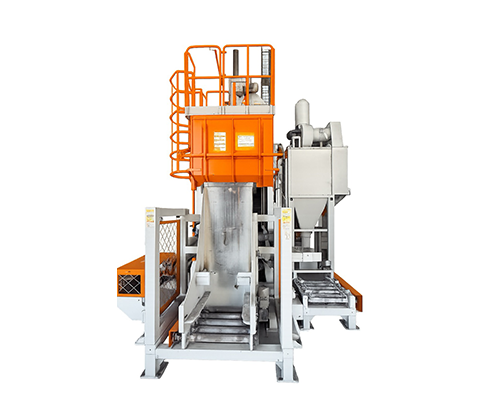

Junhe® मॉडल B650A क्रॉलर शॉट ब्लास्टिंग मशीन

Junhe® B650A क्रॉलर शॉट ब्लास्टिंग मशीन मुख्य रूप से छोटे और मध्यम आकार के धातु वर्कपीस के बैच सतह सफाई के लिए लागू होती है। एक रबर क्रॉलर द्वारा संचालित, वर्कपीस लगातार गिरते रहते हैं।इस बीच, उच्च गति वाले विस्फोट पहियों ऑक्साइड परतों, जंग और अन्य लगावों को हटाने के लिए वर्कपीस की सतहों पर समान रूप से घर्षण शॉट फेंकते हैं,जो कार्यक्षेत्रों को बाद के प्रसंस्करण के लिए आवश्यक सतह स्वच्छता और असमानता को पूरा करने में सक्षम बनाता है.

स्वचालित भोजन, शॉट ब्लास्टिंग सफाई, घर्षण पुनर्चक्रण, कंपन निर्वहन, धूल हटाने और विद्युत नियंत्रण के साथ एकीकृत, उपकरण उचित संरचना, आसान संचालन,स्थिर संचालन और सुविधाजनक रखरखाव.

Workpiece Loading → Hydraulic Feeding → Workpieces Enter Blast Cabinet → Workpiece Tumbling Driven by Crawler → High-speed Shot Blasting Cleaning → Automatic Abrasive Recycling & Circulation → Crawler Reversal for Discharging → Vibrating Screen Conveying → Workpiece Collection

काम करने के दौरान, काम करने वाले टुकड़ों से भरी सामग्री की टोकरी को फ़ीडिंग तंत्र पर रखा जाता है, और हाइड्रोलिक सिस्टम काम करने वाले टुकड़ों को शॉट ब्लास्टिंग कैबिनेट में टॉप करता है।रबर क्रॉलर पूरी तरह से काम के टुकड़े गिर करने के लिए घूर्णन रखता है, सभी कार्यक्षेत्रों पर समान रूप से शॉट बमबारी सुनिश्चित करना।

धमाके के बाद, क्रॉलर विपरीत दिशा में चलता है ताकि वर्कपीस को कंपन स्क्रीन पर भेजा जा सके, जो कंपन के माध्यम से तैयार भागों को संग्रह डिब्बों तक पहुंचाता है।उठाना, स्क्रीनिंग और चक्रगत पुनः उपयोग के लिए ब्लास्टिंग सिस्टम में वापस डालने से पहले अलग किया गया।

रबर क्रॉलर द्वारा संचालित निरंतर टंबलिंग वर्कपीस के सभी पक्षों पर पूर्ण शॉट प्रभाव की अनुमति देती है, जिससे बल्क बैचों के लिए लगातार सफाई गुणवत्ता की गारंटी मिलती है।

7.5 किलोवाट के नामित एलएस-360बी प्रत्यक्ष-जोड़े गए विस्फोट पहिया से सुसज्जित। प्रमुख पहनने योग्य घटक उत्कृष्ट घर्षण प्रतिरोध के साथ उच्च-क्रोमियम मिश्र धातु से बने होते हैं।

हाइड्रोलिक फीडिंग यूनिट और वाइब्रेटिंग डिस्चार्ज स्क्रीन से लैस है ताकि स्वचालित वर्कपीस फीडिंग, डिस्चार्जिंग और ट्रांसपोर्ट का एहसास हो सके, जिससे मैन्युअल वर्कलोड में काफी कमी आए।

घर्षण परिसंचरण प्रणाली में स्क्रू कन्वेयर, बाल्टी लिफ्ट, वायु विभाजक और शॉट नियंत्रण वाल्व शामिल हैं, जो स्वचालित संग्रह, पृथक्करण और विस्फोट शॉट के चक्रगत पुनः उपयोग को पूरा करते हैं।

लगभग 4,000 m3/h की हवा की मात्रा के साथ पल्स बैक-ब्लू कारतूस धूल कलेक्टर के साथ कॉन्फ़िगर किया गया। इसकी धूल संग्रह दक्षता 0.5 μm कण पदार्थ के लिए 98.98% से अधिक तक पहुंचती है।

पीएलसी + टचस्क्रीन नियंत्रण को अपनाता है। ऑपरेटर विस्फोट की अवधि, विस्फोट वर्तमान और शॉट आवृत्ति सहित प्रक्रिया मापदंडों को सेट कर सकते हैं।वास्तविक समय में उपकरण स्थिति प्रदर्शन और दोष अलार्म कार्य उपलब्ध हैं.

धमाका कैबिनेट की आंतरिक दीवार को उच्च मैंगनीज स्टील के पहनने के प्रतिरोधी आवरणों से लपेटा गया है, और उच्च प्रभाव वाले क्षेत्रों में प्रतिस्थापन योग्य पहनने के प्रतिरोधी मिश्र धातु प्लेटें जोड़ी गई हैं।मशीन आपातकालीन स्टॉप बटन से लैस है, सुरक्षा गार्ड, रखरखाव प्लेटफार्म और सुरक्षा रेलिंग।

सभी मापदंडों को तकनीकी प्रस्ताव और अंतिम पुष्टि किए गए चित्रों के अधीन किया जाना चाहिए।

B650A क्रॉलर शॉट ब्लास्टिंग मशीन में मुख्य रूप से निम्नलिखित इकट्ठे होते हैंः

1. ब्लास्ट व्हील असेंबली
2. शॉट ब्लास्टिंग सफाई कैबिनेट
3. रबर क्रॉलर संचालन प्रणाली
4. हाइड्रोलिक फ़ीडिंग तंत्र
5. वाइब्रेटर डिस्चार्जिंग स्क्रीन
6. घर्षण परिसंचरण प्रणाली
7. पल्स कारतूस धूल हटाने की प्रणाली
8. विद्युत नियंत्रण प्रणाली
9. रखरखाव मंच और सुरक्षा सुरक्षा उपकरण

छोटे और मध्यम आकार के वर्कपीस के लिए उपयुक्त है जो स्वतंत्र रूप से गिर सकते हैं और आपसी टकराव से क्षति का विरोध कर सकते हैं। यह वर्कपीस के निम्नलिखित सतह उपचार के लिए लागू होता हैः

• जंग हटाने और सफाई
• ऑक्साइड स्केल का डिस्केलिंग
• फाउंड्री रेत के अवशेषों की सफाई
• कोटिंग से पहले सतह की तैयारी
• सतह की असमानता को समायोजित करना
